Partes de un tablero eléctrico: cómo reconocer su función en la documentación

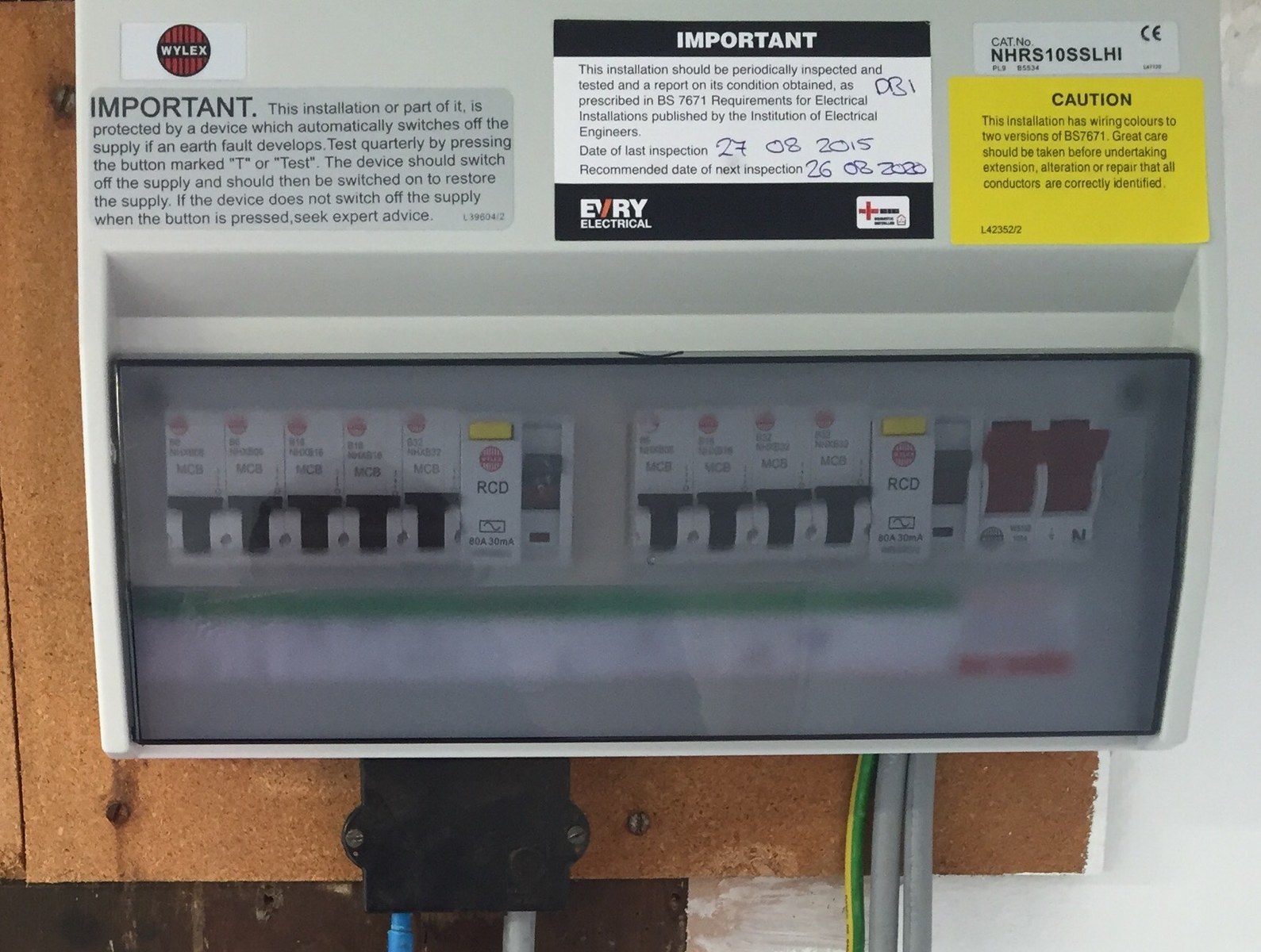

Evry Electrical · Fuente de la imagen · CC BY 4.0 International · Redimensionada de 1721 × 1300 a 1589 × 1200 píxeles; recompresión JPEG para aligerar el documento; sin recorte ni cambios de contenido.
Cuando mirás la imagen de un tablero eléctrico, varias piezas pueden parecer similares. Sin embargo, cada una participa de una función: alojar, sostener, distribuir, proteger, maniobrar o identificar. Reconocer esas funciones te permite leer una propuesta con más criterio y conversar mejor con quien la proyecta o instala.
El recorrido de esta guía se hace sobre planos, fichas y representaciones. No hace falta retirar tapas ni acceder al interior de un tablero real. Cualquier inspección que exponga partes eléctricas corresponde a personal competente y a un procedimiento seguro.
El gabinete y sus barreras
El gabinete contiene el conjunto y contribuye a protegerlo frente a influencias externas. Las tapas y barreras también forman parte de las medidas para evitar el acceso accidental a partes peligrosas. El tipo de envolvente debe responder al ambiente y a la aplicación. La guía de distribución de Schneider describe estas funciones.
En una presentación, conviene diferenciar la vista con el frente colocado de una vista técnica del interior. Una imagen sin tapas puede servir para explicar la disposición, pero necesita una leyenda clara. No debería sugerir que esa es la condición normal de uso.
Si el documento menciona un grado de protección, transcribilo desde la especificación validada. No lo deduzcas de una fotografía ni lo elijas por parecido con otro gabinete.
Los soportes y el espacio de montaje
En muchos tableros modulares aparecen rieles para sujetar aparatos y otros elementos de montaje. Su presencia organiza físicamente el conjunto; no demuestra que cualquier componente pueda combinarse con él. El sistema de gabinete, soportes y accesorios debe verificarse como conjunto según la documentación del fabricante.
Para representar una propuesta, el espacio disponible merece una nota propia. Un hueco en el dibujo puede corresponder a una reserva prevista, una tapa ciega o una simplificación gráfica. Dejarlo sin explicación abre la puerta a interpretaciones distintas entre quien presenta y quien recibe el trabajo.
Los dispositivos de protección
Las protecciones pueden cumplir funciones diferentes. Entre las más conocidas están la respuesta a sobrecorrientes y la protección diferencial. Algunos aparatos reúnen funciones y otros necesitan asociarse con dispositivos compatibles. Schneider muestra variantes con protección diferencial integrada o adaptable.
En el listado de componentes, describí la función y agregá la referencia exacta. “Llave” suele ser demasiado impreciso. Para un cliente, una denominación funcional puede ir primero; para mantenimiento, la marca y el modelo permiten encontrar la información específica.
La cantidad de aparatos que aparece en una imagen tampoco determina por sí sola el nivel de protección. Lo importante es que respondan al diseño y a las verificaciones del proyecto.
Los elementos de distribución y conexión
Según el conjunto, pueden existir barras, bloques de distribución, borneras y otros accesorios para las conexiones. También se identifican los elementos asociados al neutro y a los conductores de protección. Son funciones diferenciadas que deben quedar claras en la documentación; este artículo no propone puentes ni uniones entre ellas.
Los fabricantes ofrecen accesorios específicos para esos usos. La ficha de barras de Schneider permite ver un ejemplo de componente destinado a tableros. La referencia ilustra la categoría y no implica que ese producto sea adecuado para una instalación argentina.
En una lámina, usá llamadas con nombres y códigos. Si varios elementos quedan ocultos en la vista frontal, explicalos en una leyenda en vez de inventar una ubicación visible.
Otros equipos que pueden aparecer
Una propuesta puede incluir medición, señalización, control o protección contra sobretensiones. Su presencia depende del proyecto. Los dispositivos contra sobretensiones transitorias atienden fenómenos como impulsos asociados a descargas atmosféricas o maniobras de red, según sus características. Schneider Argentina presenta esta familia de productos.
Un indicador luminoso, un medidor y una protección no son intercambiables. Para evitar confusiones, a cada símbolo o imagen le conviene una frase breve: qué representa y dónde se consulta su especificación. No agregues funciones porque un equipo “parece completo”.
La identificación también forma parte de la entrega
Los rótulos vinculan las posiciones del tablero con sus circuitos. El esquema muestra relaciones eléctricas, mientras que el listado permite localizar referencias y documentos. Son piezas que necesitan coincidir.
Podés revisar esa coherencia con una lista corta:
- ¿El código del circuito aparece igual en el rótulo y en el plano?
- ¿La función del aparato está escrita con claridad?
- ¿La referencia coincide con el listado aprobado?
- ¿Se distinguen equipos instalados, previstos y espacios de reserva?
- ¿La lámina tiene fecha, versión y responsable de la información?
- ¿Hay una advertencia visible si se trata de una representación preliminar?
Un ejemplo de lectura ordenada
Imaginá una carpeta con una vista frontal, un esquema y un listado. En la vista encontrás “C02”; el listado lo describe como un circuito de iluminación de un sector determinado, y el esquema utiliza exactamente el mismo código. Esa coincidencia facilita ubicar la información sin adivinar conexiones.
Si una de esas piezas usa otro nombre, anotá la diferencia y pedí que se resuelva antes de cerrar la entrega. No hace falta corregirla por intuición. Una duda documentada es más útil que una imagen prolija con datos contradictorios.
Fuentes consultadas
- Electrical Installation Guide: Distribution switchboards
- Electrical Installation Guide: Form factors of RCDs
- Schneider Electric: ENB36
- Schneider Electric Argentina: sobretensiones transitorias
Preguntas frecuentes
¿Todos los tableros tienen las mismas partes?
No. Las funciones y componentes dependen del uso, el sistema de alimentación, el ambiente y el proyecto.
¿Puedo comprobar las partes abriendo mi tablero?
Esta guía propone revisar documentos y representaciones. La inspección del interior y cualquier intervención deben quedar a cargo de personal competente.
¿Una vista realista demuestra que el tablero es correcto?
La vista ayuda a comunicar la disposición. La corrección técnica depende del diseño, los equipos, el montaje y las verificaciones correspondientes.
