Térmica y disyuntor diferencial: qué protege cada uno y cuáles son sus límites

En una conversación sobre electricidad, “saltó la llave” puede significar varias cosas. Para entender qué pasó, primero necesitás saber qué dispositivo actuó. La térmica y el disyuntor diferencial cumplen funciones distintas, y esa diferencia importa cuando leés un presupuesto, recibís una instalación o explicás un tablero a un cliente.

Esta guía sirve para interpretar documentación y hacer mejores preguntas. La elección, coordinación e instalación de las protecciones requiere una evaluación profesional del circuito y de las reglas aplicables a su ubicación.

Qué hace la térmica

El interruptor termomagnético, habitualmente llamado térmica, incorpora protección frente a sobrecargas y cortocircuitos. Su función térmica responde a sobrecorrientes sostenidas; la magnética responde a corrientes elevadas asociadas a determinados cortocircuitos. El funcionamiento concreto depende de las características del equipo. Schneider Electric describe las zonas de actuación térmica y magnética.

En términos prácticos, la térmica forma parte de la protección del circuito. Elegirla requiere considerar los conductores, las condiciones de instalación y las características de la alimentación. El número impreso en el frente, tomado de manera aislada, no alcanza para decidir un reemplazo.

Por eso, ante disparos frecuentes, comprar “una más grande” puede dejar sin la protección adecuada a una parte de la instalación. El problema merece una revisión de sus causas y del conjunto, no una decisión basada solamente en que vuelva la luz.

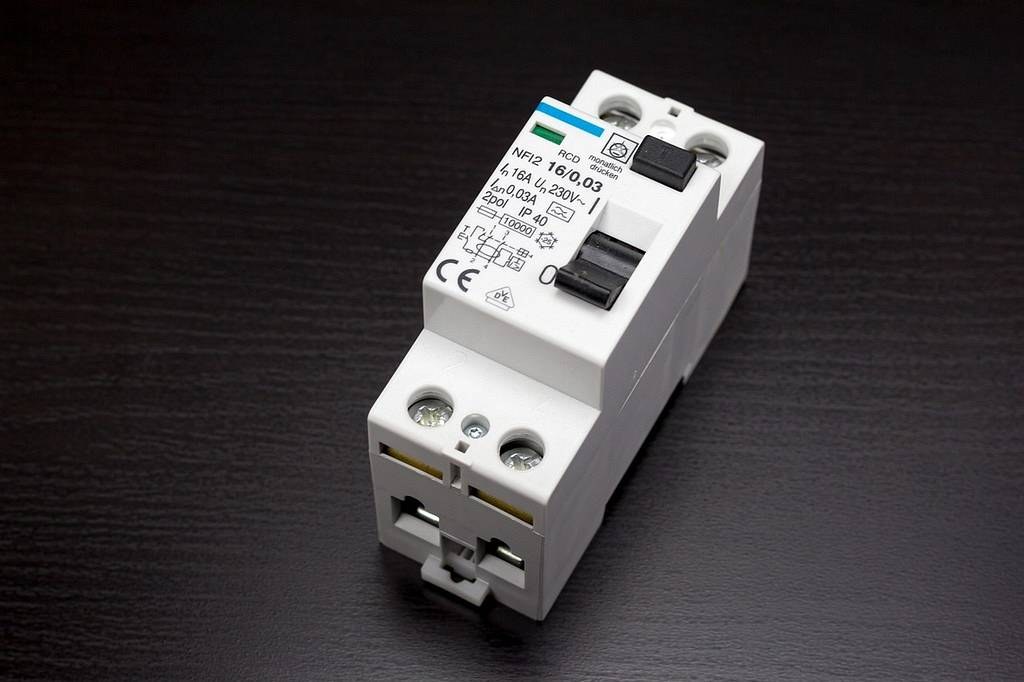

Qué detecta el diferencial

El interruptor diferencial observa el balance de las corrientes que atraviesan sus conductores activos. Cuando aparece una diferencia residual que alcanza las condiciones de actuación del dispositivo, provoca la desconexión. Esa es la idea central detrás de su uso frente a determinadas fallas de aislamiento y riesgos de choque eléctrico. La guía técnica de Schneider describe este principio.

Para explicárselo a alguien sin formación técnica, podés decir que vigila una diferencia de corriente. Conviene evitar frases como “detecta cualquier problema” o “te protege de todo”: generan una confianza que el equipo, por sí solo, no puede justificar.

Un diferencial no permite tocar conductores, trabajar con tensión ni ignorar una carcasa dañada. La seguridad depende de varias medidas que deben mantenerse en buen estado.

La palabra “disyuntor” puede resultar ambigua

En Argentina suele usarse “disyuntor” para referirse al diferencial. En catálogos, videos de otros países o conversaciones técnicas, la misma palabra puede nombrar un interruptor automático más general. Para reducir confusiones, en la documentación escribí la denominación completa y la referencia exacta del fabricante.

También existen equipos que reúnen protección diferencial y contra sobrecorriente. Por eso la pregunta útil es “¿qué funciones incluye este modelo?”. La apariencia, el ancho o el color de una palanca no son criterios suficientes. La ficha oficial de IEC 61009-1 identifica equipos con protección diferencial y de sobrecorriente integrada.

Dos datos que no conviene mezclar

Al revisar una ficha podés encontrar una corriente nominal y una corriente diferencial asignada. Representan características diferentes. La primera se relaciona con la corriente prevista para el aparato en las condiciones especificadas. La segunda caracteriza su función diferencial.

Un diferencial puro, sin protección de sobrecorriente incorporada, necesita la protección y coordinación correspondientes. La presencia de un valor expresado en amperes no convierte automáticamente ese aparato en una térmica. Schneider detalla la coordinación de los RCCB con dispositivos contra cortocircuito.

Cuando un presupuesto dice solamente “diferencial”, pedí completar marca, referencia, funciones y características pertinentes. Es una forma sencilla de evitar que una denominación incompleta se convierta en una compra equivocada.

Un ejemplo para leer un presupuesto

Imaginá una propuesta con estas dos líneas: “protección del circuito de tomacorrientes” y “protección diferencial del sector”. Antes de aprobarla, te conviene pedir una aclaración documental:

• Qué dispositivo corresponde a cada función.
• Qué circuitos quedan comprendidos por cada protección.
• Qué referencia de producto se propone y dónde está su ficha técnica.
• Qué documento contiene la selección realizada por el profesional.
• Cómo se identificará cada circuito en la entrega final.

Este ejemplo es orientativo y no define una arquitectura de tablero. Su objetivo es que puedas relacionar el presupuesto con el esquema y con el material finalmente instalado.

Una comprobación preliminar para el profesional

Si estás preparando el proyecto y ya contás con los datos técnicos necesarios, nuestra herramienta de verificación preliminar de protecciones permite contrastar corrientes y condiciones de protección y descargar un informe PDF. Trabaja con datos como la corriente de diseño, la capacidad corregida del conductor y la corriente de cortocircuito prevista.

Usala para ordenar una revisión profesional. No deduce esos datos a partir de una foto ni diagnostica por qué disparó una protección. El resultado tampoco certifica la instalación ni reemplaza la selección y coordinación que debe realizar el responsable técnico.

Cómo presentar la diferencia al cliente

Una lámina puede usar dos bloques: “sobrecargas y cortocircuitos” y “corriente diferencial residual”. Junto a cada bloque, colocá el nombre del dispositivo correspondiente al proyecto aprobado. Si un equipo reúne funciones, indicá ambas sin duplicar componentes que no existen.

Acompañá la imagen con una leyenda de alcance: representación esquemática, no normativa. Conservá las referencias completas en el listado de materiales y evitá modificar los datos para que entren en el dibujo. Es preferible ampliar la leyenda antes que abreviar una característica importante.

Al finalizar, el cliente debería poder contestar qué función cumple cada protección y dónde consultar su documentación. Comprender esos límites ayuda a comunicar una falla con precisión y a pedir la asistencia adecuada.
