Unifilar o plano en planta: cuál usar y cómo coordinarlos

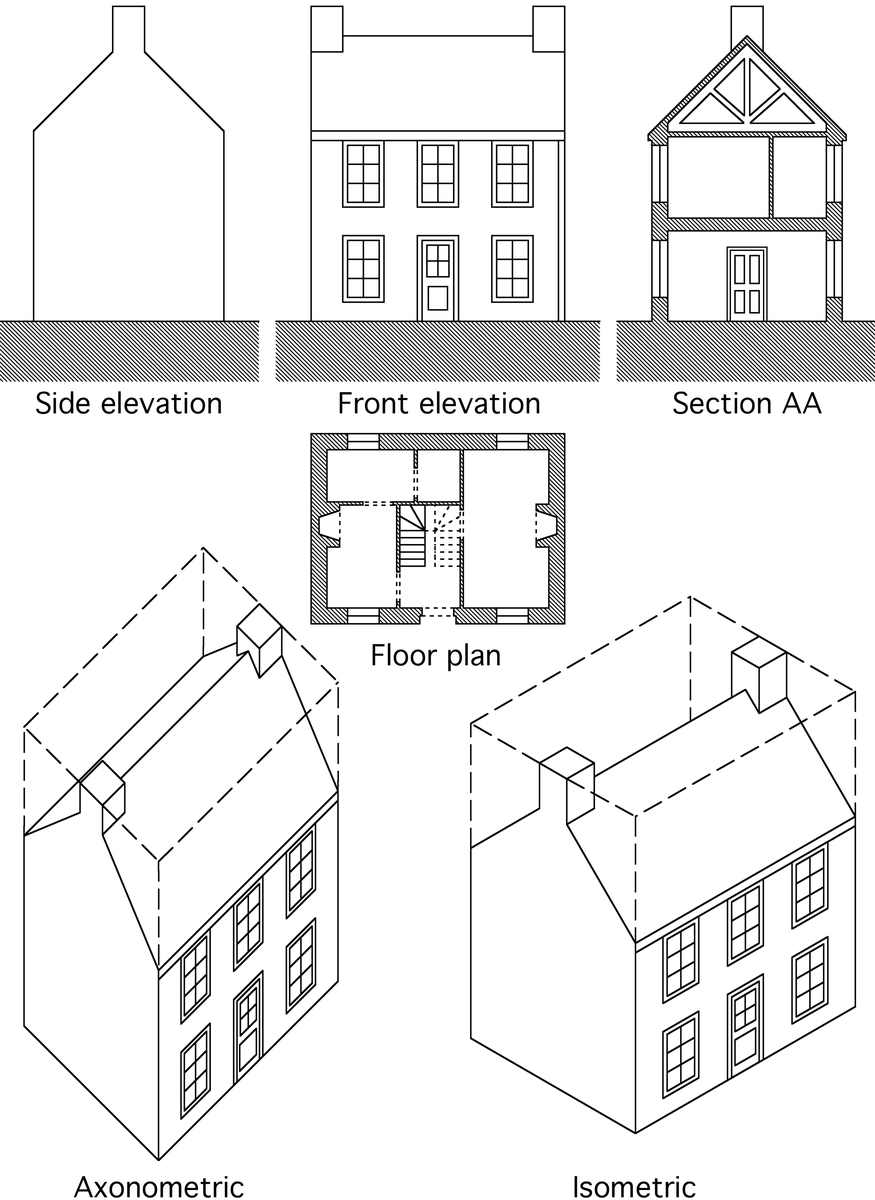

ProfDEH · Fuente de la imagen · CC BY-SA 3.0 Unported · Redimensionada de 2101 × 2883 a 875 × 1200 píxeles; sin recorte ni cambios de contenido.
Usá el plano en planta para ubicar los elementos de la instalación dentro del edificio y el esquema unifilar para entender su organización eléctrica. Ambos pueden describir el mismo proyecto desde perspectivas diferentes, y necesitan referencias comunes para que la información coincida.
Si la pregunta es dónde se encuentra un punto de uso, empezá por la planta. Si necesitás reconocer de qué parte de la distribución depende un circuito, consultá el unifilar. Para decisiones técnicas también pueden hacer falta memorias, planillas, detalles y otros esquemas.
Qué muestra el plano en planta
La planta relaciona la instalación con los ambientes, muros, puertas, mobiliario y equipos. Permite revisar ubicaciones y, cuando el documento los define, recorridos y referencias de canalizaciones.
Su lectura ayuda a conversar con arquitectura y con otros gremios. Por ejemplo, podés detectar que un punto previsto coincide con un mueble nuevo o que un recorrido necesita coordinación con un cielorraso.
La precisión depende del nivel de desarrollo. Una línea esquemática puede indicar una intención sin fijar todas las distancias ni las condiciones de ejecución. Revisá las notas del plano y los detalles relacionados antes de interpretar una trayectoria como definitiva.
Qué muestra el esquema unifilar
El unifilar representa de manera simplificada la distribución y la relación entre sus elementos. Según el proyecto, puede identificar tableros, circuitos, dispositivos y datos técnicos relevantes.
Su disposición gráfica sigue la lógica del sistema; no necesariamente reproduce el orden físico de los aparatos dentro del gabinete. Una rama dibujada a la derecha tampoco indica por sí sola que ese circuito va hacia el lado derecho de la vivienda.
Schneider Electric destaca la importancia de los unifilares actualizados como información de base para diseño, operación y mantenimiento en su documento técnico sobre diagramas unifilares. Esa función depende de que representen correctamente la instalación y estén bajo control de revisión.
Qué documento responde cada pregunta
Pensá en las consultas que aparecen al revisar una reforma:
- ¿Dónde se ubica el punto previsto para un equipo? Planta y, si hace falta, detalle acotado.
- ¿Qué circuito lo alimenta según el proyecto? Referencia en planta, unifilar y planilla asociada.
- ¿Qué relación existe entre un tablero y otro? Unifilar y documentación complementaria.
- ¿Cómo se distribuyen físicamente los componentes en el gabinete? Vista o plano de disposición correspondiente.
- ¿Qué longitud se debe computar? Recorridos definidos, cotas y detalles; el unifilar solo puede no contener esas distancias.
- ¿La solución cumple las condiciones eléctricas? Cálculos, especificaciones y verificaciones del responsable técnico.
Esta separación te ayuda a pedir el documento que realmente falta. Agregar más símbolos a una hoja no siempre resuelve una pregunta que requiere otro tipo de representación.
Un ejemplo de coordinación
Supongamos que un equipo se identifica como EQ-03 y su circuito como C-07. Son códigos de ejemplo, no una nomenclatura normativa.
En planta, EQ-03 aparece en un ambiente determinado con la referencia C-07. En el unifilar, C-07 figura dentro de la distribución correspondiente. La planilla asociada conserva esos identificadores y los datos definidos por el proyecto.
Si el cliente mueve el equipo a otro ambiente, revisás la ubicación en planta. El responsable técnico evalúa también qué repercusiones tiene el cambio en recorridos, longitudes y diseño. Aunque el circuito conserve su código, no podés dar por hecho que el resto de la documentación sigue igual.
La pregunta útil es: “¿Qué información depende de esta decisión?”. Así evitás actualizar la imagen visible para el cliente y dejar detrás un conjunto incoherente.
Armá una revisión cruzada de cinco pasos
Primero, comprobá que ambas hojas pertenezcan a la misma emisión o que sus revisiones estén coordinadas. Segundo, verificá que cada código de circuito empleado en planta tenga una referencia reconocible en los documentos eléctricos.
Tercero, revisá los nombres de tableros y sectores. Cuarto, contrastá las referencias con las planillas. Quinto, registrá los puntos pendientes y el responsable de resolverlos antes de liberar la documentación para el uso previsto.
En el listado de documentación eléctrica de un proyecto público argentino aparecen por separado diagramas unifilares, planos de montaje y otros documentos. Es un ejemplo concreto de complementariedad documental; sus requisitos específicos pertenecen a esa obra.
Qué hacer cuando los documentos se contradicen
No elijas silenciosamente la hoja que te resulta más cómoda. Identificá la discrepancia con los códigos de documento, sector y revisión, y consultá al responsable de la coordinación técnica.
Una observación útil puede decir: “El equipo EQ-03 figura como C-07 en planta y como C-08 en la planilla. Confirmar referencia y emitir corrección coordinada”. Esa nota permite actuar; “los planos están mal” deja el problema abierto.
Conservá la respuesta y actualizá las hojas afectadas. Cuando corresponda, informá qué versión reemplaza a la anterior para que no se use una copia desactualizada en obra.
Elegí el editor según el documento
Para preparar el esquema, podés abrir nuestro editor de unifilares. Si necesitás trabajar también la planta, consultá la herramienta de planos eléctricos CAD, orientada a planos y unifilares en el navegador.
En ambos casos, contrastá códigos, referencias y versiones entre las piezas antes de entregar. La herramienta facilita la documentación; la definición de circuitos, el cálculo y la validación del proyecto siguen bajo responsabilidad profesional. Los enlaces corresponden a herramientas de la Suite y pueden pedir inicio de sesión y acceso habilitado.
Cómo explicarlos en una reunión
Mostrá primero la planta para ubicar al cliente y luego el esquema que permita explicar la organización prevista. Agregá una vista del tablero si necesitás hacer reconocible su disposición visual.
Fuentes consultadas
- Schneider Electric: Maintaining Accurate Single-line Diagrams, WP520, versión 1.0, 2022
- Argentina.gob.ar: Depósito Tolosa, especificaciones generales, elenco de documentación eléctrica
- Tableros Realistas: directorio oficial de aplicaciones
Preguntas frecuentes
¿El unifilar permite saber dónde está cada tomacorriente?
No necesariamente. Para ubicar los puntos dentro de los ambientes se consulta la planta y sus detalles, usando las referencias que la vinculan con el resto del proyecto.
¿Puedo medir los cables en un esquema unifilar?
Solo si contiene información de longitudes suficientemente definida para ese fin. En general necesitás los recorridos y las dimensiones del proyecto; la posición gráfica de una rama no equivale a una distancia real.
¿Un dibujo realista del tablero reemplaza el unifilar?
Una vista realista ayuda a comprender su apariencia u organización visual. La relación eléctrica entre circuitos y los datos del diseño requieren la documentación técnica correspondiente.
