Cómo organizar una biblioteca visual de componentes eléctricos reales

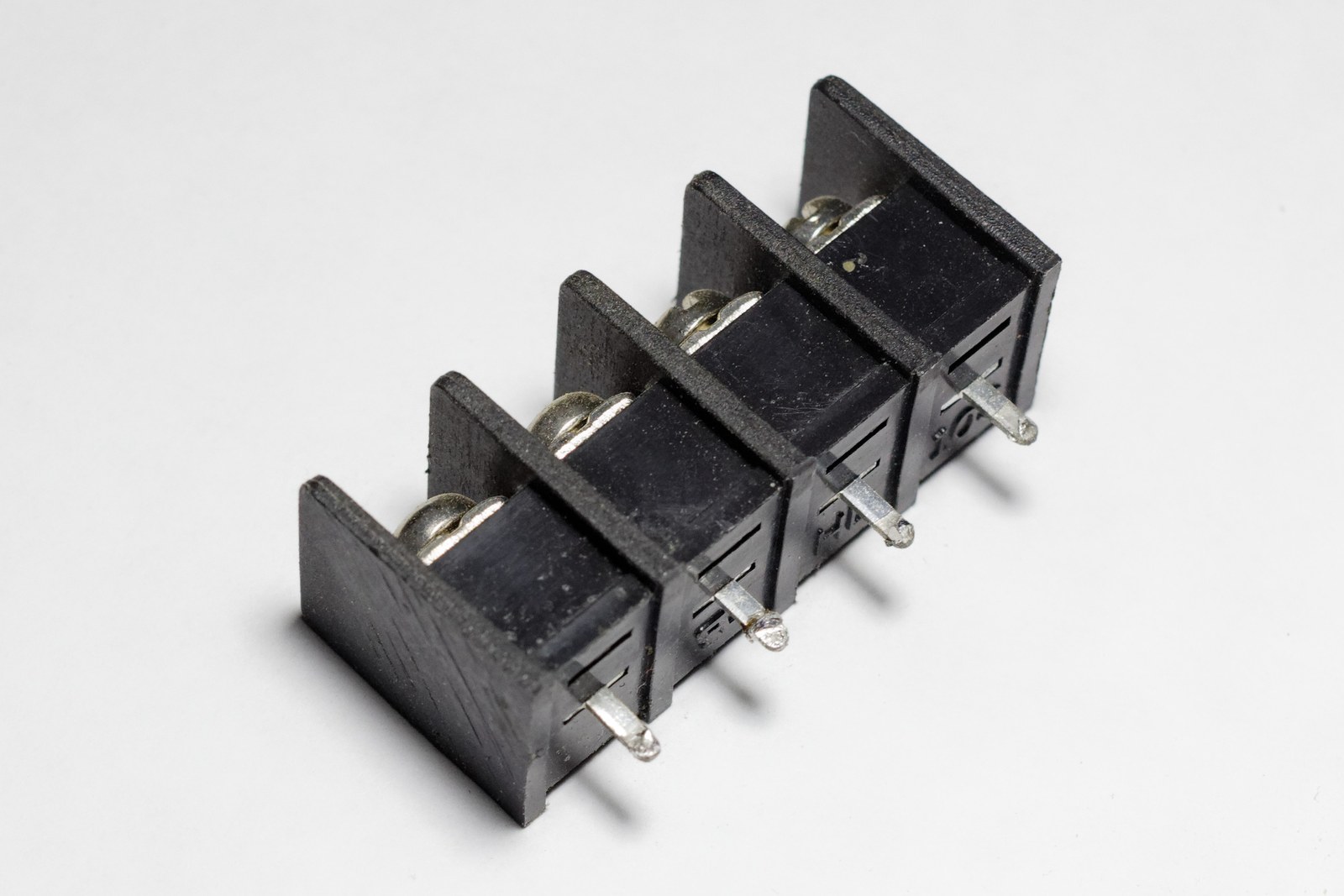

Retired electrician · Fuente de la imagen · CC0 1.0 Universal Public Domain Dedication · Redimensionada de 2680 × 1787 a 1600 × 1067 píxeles; recompresión JPEG para aligerar el documento; sin recorte ni cambios de contenido.
Para organizar una biblioteca visual de componentes eléctricos, usá como referencia principal el fabricante y el código exacto del producto. Sumá el origen de la imagen, su versión y el permiso de uso. Así podés recuperar un recurso sin confundir equipos parecidos ni perder el rastro de sus derechos.
La apariencia del componente ayuda a comunicar una propuesta. Sus características deben consultarse en la documentación correspondiente al modelo y al mercado. Una miniatura, incluso de buena calidad, no alcanza para decidir una selección eléctrica.
Elegí una unidad de organización
Conviene que cada registro represente un modelo identificado o una ilustración genérica claramente rotulada. Si una imagen puede mostrar una familia sin confirmar la referencia exacta, dejá ese alcance por escrito. No completes el dato por semejanza visual.
Un catálogo de fabricante permite contrastar referencias concretas: por ejemplo, Schneider Electric presenta el A9F75416 con un código propio y una descripción específica en su sitio argentino. El ejemplo ilustra la importancia de identificar el modelo; no constituye una recomendación para ninguna instalación. Fuente: ficha oficial A9F75416.
Evitá nombres como “térmica buena”, “disyuntor nuevo” o “el de siempre”. Esos atajos dependen de la memoria de una persona y no permiten comprobar qué recurso se usó meses después.
Creá una ficha corta por recurso
La ficha puede vivir en una planilla, un catálogo interno o un archivo asociado. Proponemos estos campos:
- Identificador interno de la imagen.
- Fabricante, familia y referencia confirmada, si corresponde.
- Tipo de recurso: foto, dibujo, recorte o ilustración genérica.
- Fuente original y fecha de consulta.
- Versión del archivo y estado de revisión.
- Condiciones de uso y evidencia del permiso o licencia.
- Proyectos donde se utilizó.
Si agregás dimensiones o características, registrá la ficha técnica de donde se tomaron y su revisión. Esos datos necesitan su propio control: no deberían convertirse en una verdad permanente solo porque quedaron escritos junto a un PNG.
Separá originales y archivos preparados
Conservá un original sin modificaciones. En otra carpeta, guardá las versiones recortadas o ajustadas para presentaciones. Si cambia el encuadre, la transparencia o el tamaño, la revisión del recurso preparado puede cambiar aunque la fotografía original sea la misma.
Un nombre como “fabricante_referencia_frente_r02” describe mejor el archivo que “imagen-final-final”. Usá el mismo identificador en la ficha para poder reconstruir la relación entre la fuente y la copia.
Cuando la imagen sea solamente ilustrativa, incluilo también en el nombre. Por ejemplo: “generico_interruptor_frente_ilustracion_r01”. Eso reduce la posibilidad de que alguien la tome como representación exacta de un producto comprado.
Revisá los permisos antes de reutilizar
Que una imagen aparezca en un catálogo público no significa que puedas copiarla y redistribuirla dentro de una biblioteca comercial. Buscá las condiciones del sitio o pedí autorización para el uso concreto. Si no están claras, mantené el recurso fuera de la biblioteca reutilizable hasta resolverlo.
Con recursos de Canva, revisá la licencia del elemento y el destino previsto. Su acuerdo distingue categorías de contenido y establece condiciones para uso y transferencia; en particular, no debe asumirse que un recurso Pro puede distribuirse como archivo independiente. Fuente: acuerdo de licencia de contenido de Canva.
Para fotografías propias, conservá igualmente la autoría y los permisos que hagan falta sobre el lugar o las personas. Tener el archivo en tu computadora no explica por sí solo todos los usos autorizados.
Usá estados que ayuden a decidir
Una biblioteca pequeña puede funcionar con cuatro estados: pendiente de identificar, pendiente de permiso, disponible para el uso definido e histórico. El estado “disponible” debería decir para qué: presentación a un cliente, publicación web o plantilla editable, por ejemplo.
No hace falta borrar un modelo anterior cuando aparece uno nuevo. Archivá su recurso y dejá constancia del cambio. Puede seguir siendo relevante para documentar una instalación existente, aunque no corresponda ofrecerlo en una propuesta nueva.
Si detectás un error de identificación, buscá los proyectos que usaron esa imagen. Corregir la biblioteca es solo una parte del trabajo; también puede hacer falta avisar al responsable de un documento ya entregado.
Mantené coherencia visual sin inventar precisión
Para una lámina clara, ayuda usar vistas y escalas de presentación consistentes. Si trabajás sin escala dimensional, indicá que la representación es ilustrativa. No estires un componente para hacerlo encajar ni uses su ancho en pantalla para decidir si entrará en el gabinete.
La comprobación de espacio, compatibilidad, accesorios y condiciones de montaje corresponde al proyecto y a la documentación del fabricante. El control visual puede detectar una etiqueta ilegible o una imagen equivocada, pero no reemplaza esas verificaciones.
Antes de reutilizar una selección, revisá sus referencias, permisos y fuentes. En un equipo de trabajo, designá quién puede aprobar cambios en el catálogo y quién solo lo consulta. Un pequeño control de versiones evita que cada persona mantenga una copia distinta sin saberlo.
